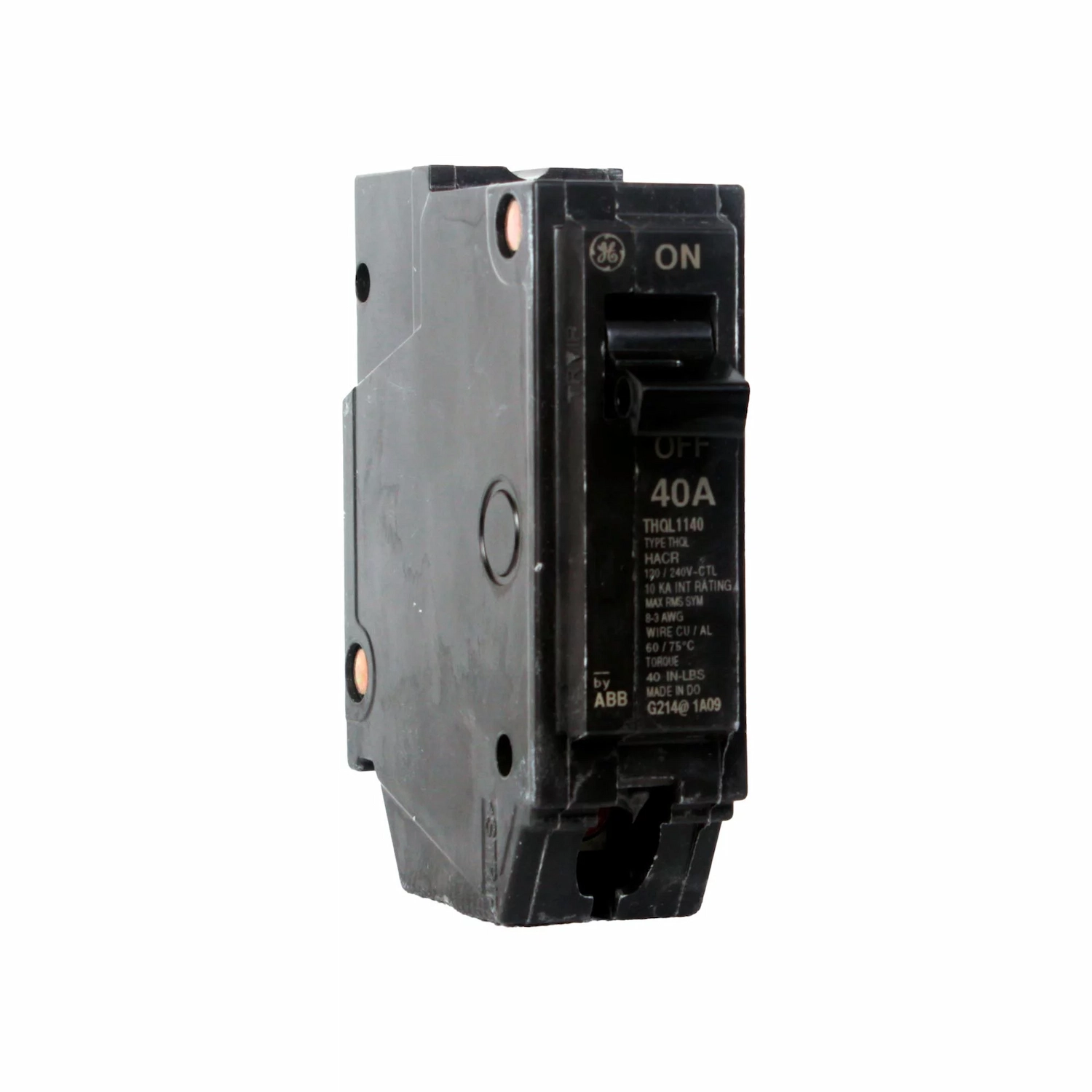

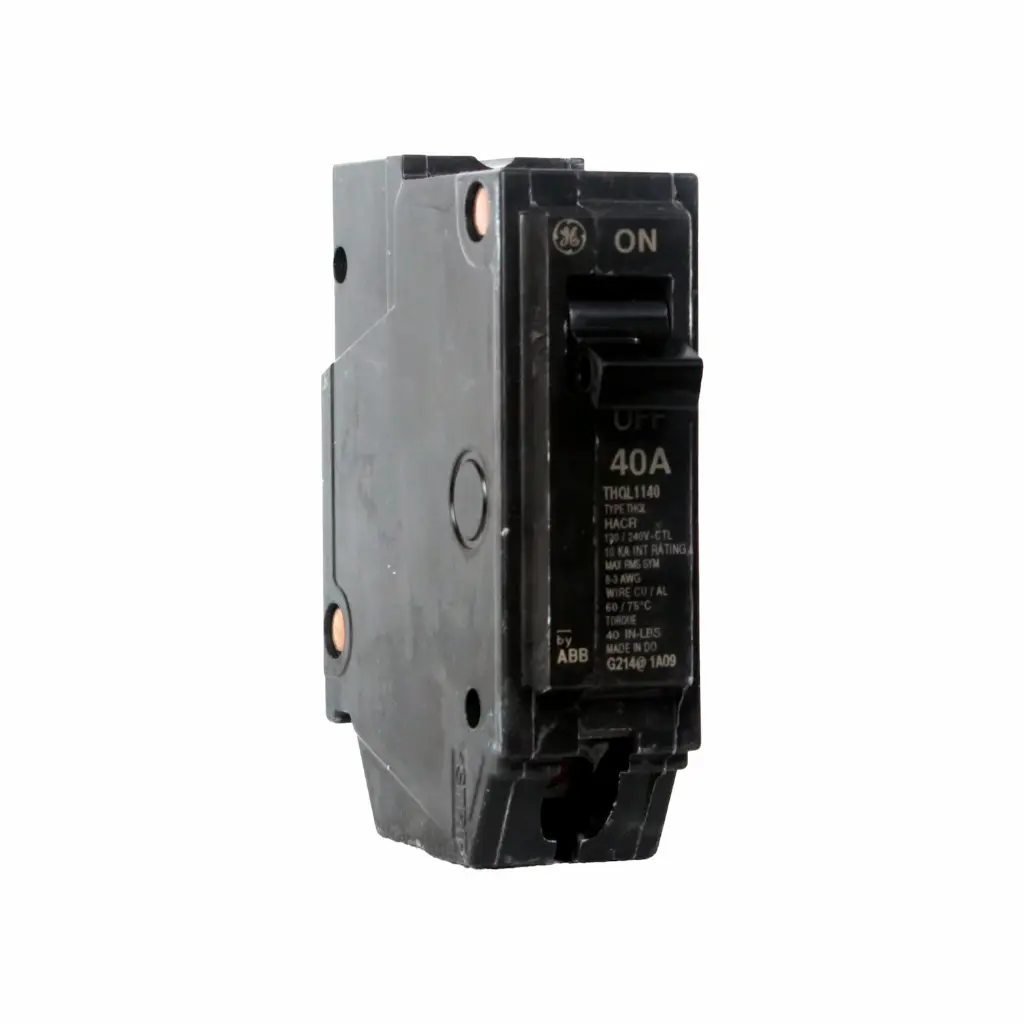

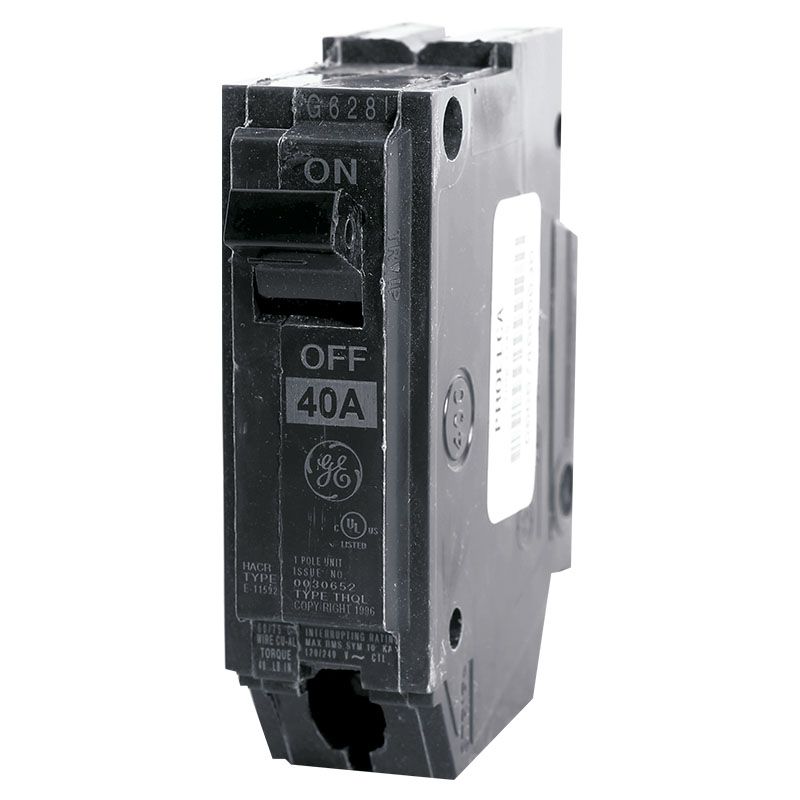

FLIPON THQL 1X40A GENERAL ELECTRIC - ABB
INTERRUPTOR TERMOMAGNÉTICO (FLIPÓN) THQL 1x40A | GENERAL ELECTRIC - ABB
Este interruptor termomagnético enchufable de 1 polo y 40 amperios, perteneciente a la línea THQL (Q-Line) bajo el respaldo y la ingeniería conjunta de General Electric y ABB, es un dispositivo de protección de alta capacidad. Está diseñado específicamente para salvaguardar circuitos individuales de 120V que demandan una cantidad de corriente excepcionalmente alta, protegiendo tanto los conductores como los equipos frente a sobrecargas severas y cortocircuitos.
Especificaciones Técnicas Principales (Estándar GE - ABB):
| Característica | Detalle |
| Marca | General Electric (GE) / ABB |
| Serie / Familia | Q-Line (THQL) |
| Tipo de Producto | Interruptor Termomagnético Enchufable (Plug-in) |
| Número de Polos | 1 Polo (Ocupa 1 espacio de 1 pulgada en el tablero) |
| Intensidad Nominal (Corriente que soporta) | 40 A (Amperios) de forma continua / segura |
| Voltaje Nominal de Operación | 120 / 240 V AC (Aplicación principal en circuitos de 120V) |
| Capacidad Interruptiva Máxima (Cortocircuito) | 10 kA (10,000 Amperios) |
| Frecuencia de Operación | 50 / 60 Hz |
| Calibre de Cable Soportado (Terminales) | 8 AWG a 3 AWG (Compatible con Cobre y Aluminio) |
| Mecanismo de Disparo | Termomagnético (Disparo fijo, no ajustable) |
| Certificaciones de Seguridad | UL Listed (Underwriters Laboratories), CSA |
Beneficios y Características Clave:
Alta Tolerancia de Corriente en 120V: Sus 40 amperios de capacidad nominal permiten alimentar equipos de uso rudo o motores exigentes en una sola fase de 120V sin sufrir disparos en falso (disparos térmicos) por la demanda normal de trabajo.
Capacidad Interruptiva de 10,000 Amperios: Su elemento magnético de alta precisión es capaz de interrumpir de forma segura picos destructivos de hasta 10 kA durante un cortocircuito, evitando incendios y aislando la falla del resto del sistema.
Terminales de Alta Capacidad: Los bornes de conexión están diseñados por ABB para aceptar cables gruesos (hasta calibre 3 AWG), asegurando un contacto firme que previene el calentamiento en los puntos de unión ante el paso de 40 amperios.
Fiabilidad Termomagnética: El bimetal interno calibra con exactitud el tiempo de disparo ante sobrecargas prolongadas, mientras que la bobina electromagnética reacciona en milisegundos ante cortes abruptos.
Aplicaciones Sugeridas:
Equipos de Alto Consumo a 120V: Ideal para líneas dedicadas que alimentan maquinaria específica de talleres, compresores de aire grandes o equipos de soldadura pequeños que operan a 120V.
Tomas Especiales para Vehículos Recreativos (RV): Utilizado frecuentemente para proteger circuitos que alimentan conexiones específicas tipo RV (p. ej., conectores TT-30 adaptados o circuitos especiales de viaje) que exigen un amperaje elevado en un solo polo.
Circuitos de Iluminación Industrial: Adecuado para proteger líneas maestras de iluminación donde se conectan decenas de luminarias potentes agrupadas en una misma fase.
